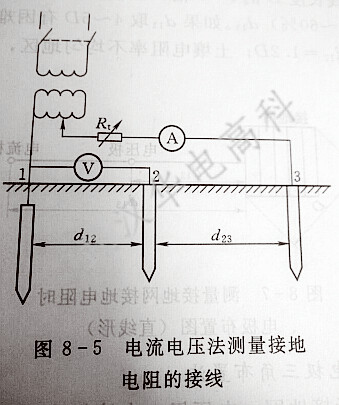

用電流電壓表法測量接地電阻，測量接線如圖8-5所示。圖8-5中的自耦變壓器是用來調節電壓的，也可采用可調電阻等進行調壓。電流電壓表法所采用的電源最好是交流電源，因為在直流電壓作用下，土壤會發生極化現象，使所測得的數值不易準確。圖中的隔離變壓器，是考慮到通常的低壓交流電源時一火一地而設置的。有了隔離變壓器后，使測量所用的電源對地是隔離的（即不合地直接構成回路），若無此變壓器則可能將火線直接合閘到被測接地裝置上，使所需試驗電源容量增大。測量大型接地裝置時可選用30~50A的電流，測量單體接地裝置時選用10~20A的電流。

圖8-5中的電流輔助電機用來與被測接地裝置構成回路，電壓輔助電極用來取得被測接地裝置的電位。

電壓表應選用高內阻電壓表，如靜電電壓表和電子管電壓表等，當電壓表內阻大于電壓極接地電阻50倍時，即可使測量誤差小于2%；電流表可選用1~1.5級電磁式交流電流表，如無大量程表計，可加接0.5級以上的電源互感器擴大量程。

試驗鏈接用的導線，要根據電流選擇足夠的截面積且要有足夠的機械強度的絕緣導線。試驗通電前，應檢查鏈接導線的絕緣情況，鏈接導線金屬外露處均應包扎絕緣，以防人員觸及和接地。
