電流互感器現場校驗儀解決了現場檢定電流互感器、電壓互感器工作強度大、操作繁瑣問題，同時該產品性能可靠、功能強大。電流互感器現場校驗儀在現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。那么電流互感器現場校驗儀的誤差測試功能選擇界面是如何操作呢？武漢華電高科電力試驗專家為你解答。

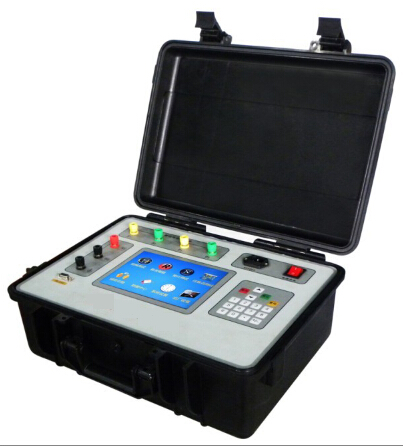

    首先電流互感器現場校驗儀開機如圖一

圖一

    然后選擇規程測試界面進入圖二為電流互感器誤差測試前的參數設置：

圖二

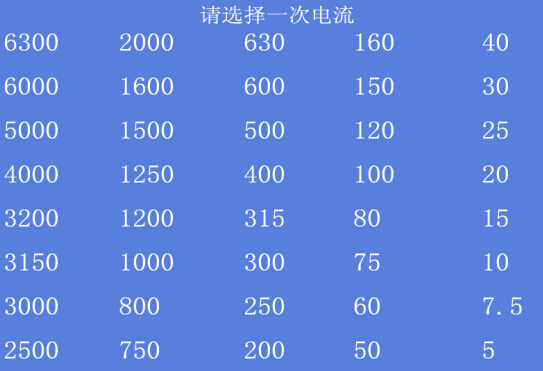

    ①一次電流(A)：選擇一次電流時會出現另一個窗口如下圖（1-1）顯示，選擇對應互感器的額定一次電流；

圖（1-1）

    ②編    號：可以進行數字輸入；

    ③二次電流（A）：用戶可以選擇電流互感器二次電流為5A或1A；

    ④測試人員：可以進行數字代碼輸入；

    ⑤等    級(%)：可以選擇0.5、0.2、0.5S、0.2S 、0.1級以及5P、10P級；

    ⑥溫    度(℃)：可以進行數字輸入；

    ⑦額定負荷（VA）：通過鍵盤輸入被檢電流互感器的額定二次負荷；

    ⑧濕    度（%）：可以進行數字輸入；

    ⑨輕載負荷（VA）：通過鍵盤輸入被檢電流互感器的下限二次負荷。

    下圖（2）為電流互感器誤差測試接線圖：

圖（2）

    首先參照界面顯示的接線圖接好測試線路，測試導線請使用廠家配備的專用測試線。然后根據測試需要，可以選擇電流互感器規程測試、任意點測試或變比測試。

    用戶可以通過鍵盤操作或直接使用觸摸屏進行操作。

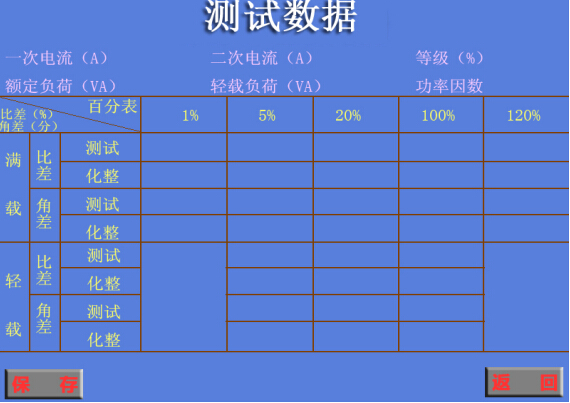

    進入圖（3）該界面就可以進行互感器的規程測試

圖（3）

    ①測試數據表格：表格內顯示的數據為互感器的各個規程點測試數據以及化整數據，橙色顯示的數據為超差數據。

    ②是否合格：此為該互感器檢定結果。

    根據電流互感器檢定規程對測試數據進行分析判斷，得出該互感器是合格還是超差的結論。

    ③存    儲：測試完成后窗口下面顯示存儲測量數據，斷電后可保存。

    ④返   回：退出到上一顯示界面（電流互感器測試功能選擇界面）

---
