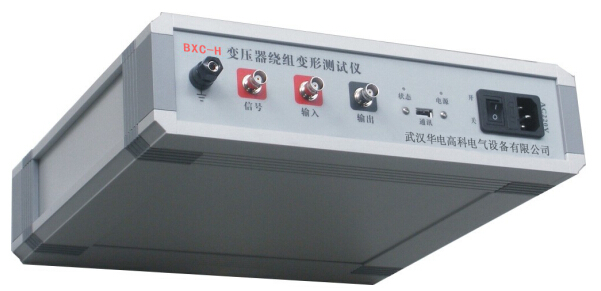

變壓器繞組變形測試儀（頻響法）前面板圖

      變壓器繞組變形測試如何進行試驗接線？本文主要介紹了變壓器繞組變形測試進行試驗接線方法。進行變壓器繞組變形測試時的外部接線示意圖如圖1所示。變壓器繞組變形測試儀（頻響法）的“信號”和“輸入”端通過“輸入測量阻抗”將掃頻電壓信號輸入“被試變壓器”繞組的末端，“被試變壓器”繞組首端的電壓信號通過“輸出測量阻抗”輸入的測試儀“輸出”端。變形儀的“接地”、“被試變壓器”的外殼和鐵心一起接地。筆記本電腦通過USB通訊線或則網絡與測試儀的“通訊”口連接，實現對采集儀器的控制。

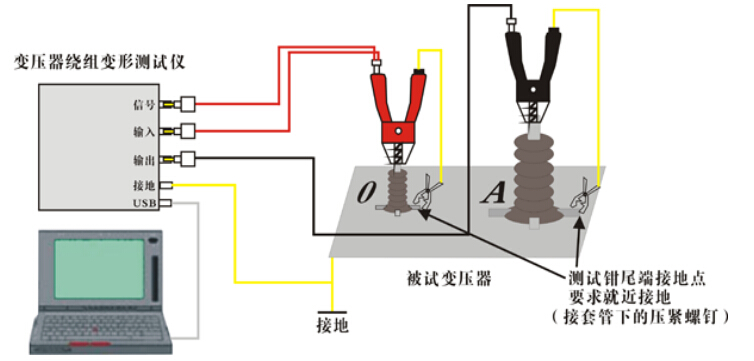

圖1  變壓器繞組變形測試的外部接線示意圖

      變壓器繞組的接線方式，繞組變形頻率響應測試的掃頻信號建議從繞組的末端注入，首端輸出，非被試繞組懸空。根據變壓器的不同接線組別，繞組變形測試的接線方式也不同。注：掃頻信號輸入阻抗對應采集儀器的紅色接線鉗，掃頻信號輸出阻抗對應采集儀器的黑色接線鉗。

      1.YN接線

      掃頻信號輸入阻抗接于中性點O，掃頻信號輸出阻抗分別接在A、B、C上。這種測量方法，可以將非測量相上接收到的干擾信號由信號發生器上的低阻抗來吸收。如圖1.1所示。

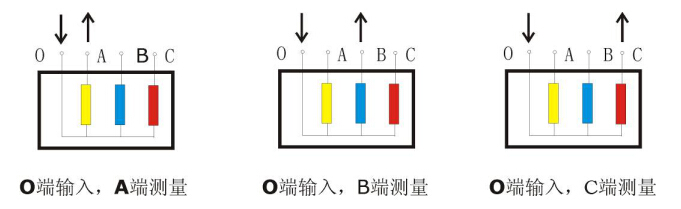

圖1.1  YN接線

       2.Y接線
      由于中性點未引出，應按以下方式接線，如圖1.2所示。
      輸入阻抗接于A，輸出阻抗接在B測試。
      輸入阻抗接于B，輸出阻抗接在C測試。
      輸入阻抗接于C，輸出阻抗接在A測試。

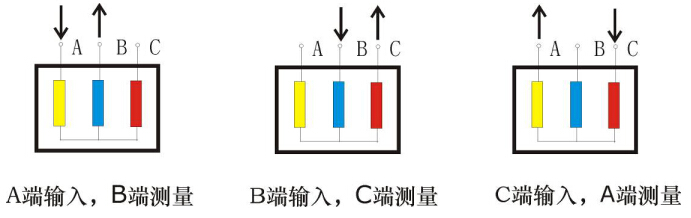

圖1.2 Y接線

      3.內連接Δ接線

      內連接Δ接線繞組的接線方式如圖1.3所示。

      輸入阻抗接于c，輸出阻抗接在a相，代表a相。

      輸入阻抗接于a，輸出阻抗接在b相，代表b相。

      輸入阻抗接于b，輸出阻抗接在c相，代表c相

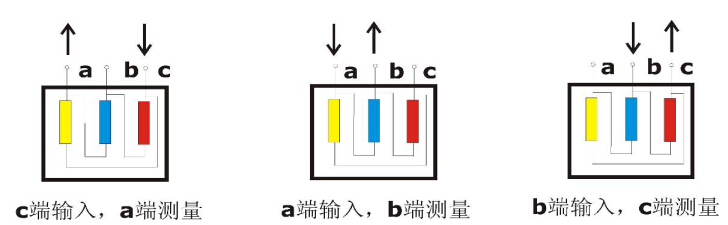

圖1.3 內連接Δ接線

      由于內連接Δ接線非測量的兩個繞組串聯后并聯在回路中，理論上說對測試過程是有影響的。如果衰減超過10dB后，則可以認為非測量線圈的影響可以忽略。

      4.外連接Δ接線

      如果繞組解開測量的接線方式如圖1.4所示。如果不解開連接，可以看作內連接Δ接線。

      輸入阻抗接于x，輸出阻抗接在a相，代表a相。

      輸入阻抗接于y，輸出阻抗接在b相，代表b相。

      輸入阻抗接于z，輸出阻抗接在c相，代表c相。

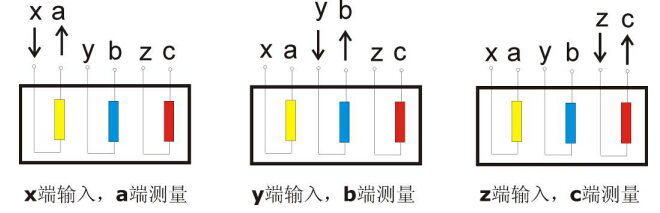

圖1.4 外連接Δ接線

      5.有平衡繞組的變壓器

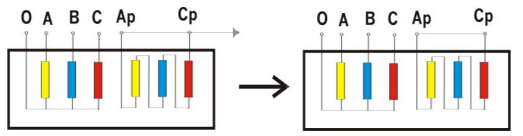

      對于有平衡繞組的變壓器，測試時必須解開接地。如圖1.5所示。

圖1.5  平衡繞組接線

      變壓器繞組變形試驗的注意事項

      (1)必須在完全連接好接線后再開始儀器電源。

      (2)儀器的接地線必須和被試變壓器的鐵心和外殼連接在一起
