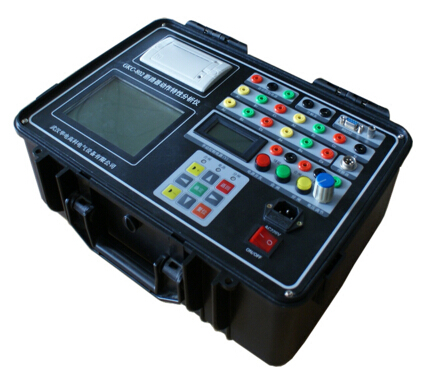

高壓開關動特性測試儀 測試的基本設置

①速度定義：儀器已經固化了10種速度定義（注：此10種定義可以根據需要用PC機對儀器重新定義并固化），根據開關型號不同，選取相應的定義。如果找不到相應的定義，則一般取“合前分后10ms”測出“時間－行程特性曲線”再在曲線上進行相應分析得到相應速度值。

②傳感器安裝：根據測速傳感器安裝位置不同，選取相別。如果是三相聯動機構，一般選在“A”相。

③測試時長：指內部電源輸出操作電壓的時間長度。

250ms：一般開關的單分、單合試驗，選250ms時長;

500ms：一般開關“合－分”或“分－合”操作時，選500ms時長;

1000ms：老式的發電機出口開關如SN4-10G、SN-20G的合閘時間一般大于500ms，做此種開關的單合、單分試驗時，選1000ms時長;

2000ms：開關做“分－合－分”操作時，選2000ms時長;

4000ms：開關做“合－分－合－分”操作時，選4000ms時長;

進行儀器內部操作電壓校驗時，選4000ms時長。

④觸發方式：

內觸發：用儀器內部直流電源進行分、合閘操作;

外觸發：儀器內部直流電源不工作，用現場電源（交流直流均可）操作開關動作。儀器做合（分）閘時，儀器的“外觸發”接線直接并接到合（分）閘線圈上，開關動作時，儀器從線圈上取電壓信號作計時起點。

⑤傳感器：有通用、旋轉和直線傳感器三個選項，根據所用的傳感器進行相應設定即可。

⑥速度測試：如現場不是行程試驗，將此項關閉，可以縮短試驗時間，減輕試驗強度。

⑦行程測試：用直線傳感器測速時，將此項開啟，能測得開關行程值;用通用和旋轉傳感器測速時，將此項關閉。

⑧開關行程：用旋轉傳感器和通用傳感器測速時，輸入開關的總行程值。用直線傳感器測速及行程時，輸入傳感器的標注行程值。

⑨測試電壓：根據現場需要設定開關的操作電壓。

提示：所有選項完成后，將光標移至屏幕最下方的確定上，再按確定鍵，即算完成所有設置。

內部電源電壓校驗：用萬用表量“控制電源輸出”的合閘端或分閘端，將測試時長設定在2000ms或4000ms，做單合或單分操作，即可量到輸出電源的電壓值。

注意：儀器內部操作電源不可用作現場儲能電機的電源!

校驗完畢后務必將測試時長調回到250ms！否則長時間直流輸出會燒毀開關合分閘線圈。

---
