使用氧化鋅避雷器在線測試儀時輸入電流電壓經過數字濾波后，取出基波，然后用投影法計算出阻性電流基波峰值Ir1p=Ix1p.cosφ，因基波數值穩定，故目前普遍采用Ir1p衡量避雷器性能。

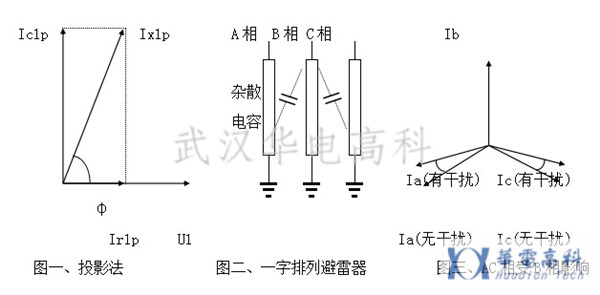

    總電流基波峰值Ix1p在電壓基波U1（E1）方向投影為Ir1p，在垂直方向投影為Ic1p，φ為電流電壓基波相位角，其中包含選定的補償角度(圖一)。因此，用φ和Ir1p均能直觀衡量MOA性能。

    相間干擾

    現場測量時，一字排列的避雷器(十二)，中間B相通過雜散電容對A、C泄漏電流產生影響，使A相φ減小，阻性電流增大，C相φ增大，阻性電流減小甚至為負，這種現象稱相間干擾(圖三)。

    一種方法是補償相間干擾：假設Ia、Ic無干擾時相位相差120°，假設B相對A、C相干擾是相同的；

    將電壓取B相，電流取C相，測得φ1=φcb；再將電流取A相，測得φ1=φab；則C相電流與A相電流之間的相位差φca=φcb-φab；

    選擇校正角φ=(φca -120°) / 2，將此值在主菜單中置入儀器即可；

    選擇好相序，儀器會根據所選相序自動進行角度補償（A相加φ，B相不要補償即選0，C相減φ）。

    這種方法實際上對A、C相阻性電流進行了平均，也有可能掩蓋問題。因此還是建議考核沒有邊相補償的原始數據。現場的干擾可能是復雜的，如果不能進行合理補償，則建議記錄沒有補償的原始數據(即補償角度為0)，從阻性電流的變化趨勢判斷避雷器性能。

    如果允許，可以只給待測相加電，以取得絕對數據。而試驗室測量不必考慮相間干擾。

    避雷器性能判斷

    避雷器性能可以從阻性電流基波峰值Ir1p判斷，但從電流電壓角度Φ判斷更有效，因為90°-Φ相當于介損角。如果規定阻性電流小于總電流的25%，對應的φ為75°；

    無相間干擾時：

    有相間干擾時，產生誤差：

    實際測量時應考慮此誤差影響，盡管有此相間干擾誤差，但判斷MOA性能還是可行的。如僅用Ir1p判斷，在90°附近會有若干倍的變化，此時不如直接查看角度更合理。

    實際應用過程中注意

    由于本儀器可以三項同側，自動補償，所以使用時候特別方便。上邊所說的相間干擾等問題在三相同側的時候已經由儀器自動計算出來，不需要試驗人員計算。總之，使用本儀器時候，只要接好測試線，打開儀器測試就可以。所有的問題儀器已經解決了。
