高壓試驗是電力系統中最直接、最嚴格且最有效的試驗電氣設備的方法。高壓試驗中要保證電氣設備的安全以及可靠性，其中串聯諧振裝置是高壓試驗的一種，在電力系統中廣泛運用。串聯諧振裝置是交流耐壓裝置、適用于大容量，高電壓的電容性試品的交接和預防性試驗，有效地解決了由于電源容量的不足，對現場實驗的制約，且串聯諧振裝置體積小、重量輕、較容易現場搬運。適用各類高壓電纜和大型發電機組、電力變壓器和66KV、110KV、220KV、500KV、GIS交流耐壓試驗。

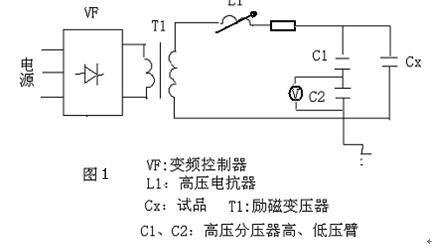

調頻串聯諧振試驗裝置的特點：利用串聯諧振原理在回路中產生高電壓,一般頻率為30~300Hz。串聯諧振高壓發生器原理如下圖1表示：

當電源頻率、電感（L）及被試設備電容（C）滿足下式時回路處于串聯諧振狀態此時：f=1/2π√LC，回路中電流為I=Ulx/R,被試設備電壓為Ucx=I/ωCx輸出電壓與勵磁電壓之比為試驗回路的品質因數：Q=Ucx/Ulx=（ωL）/R，由于試驗回路中電阻R很小，故試驗回路品質因數很大。一般正常時可達50以上，既輸出電壓是勵磁電壓50倍，因此用較低容量的試驗變壓器就能得到較高的試驗電壓。這樣就解決了在一般的交流耐壓試驗中試驗變壓器容量不能滿足試驗要求的問題。而此時電容量與電感的關系為ωL=1/ωc，因?yàn)閷?duì)某個試品而言，電容量是固有的，試驗用可調電感的價格也非常昂貴，因此解決問題的途徑就引到了改變電源頻率回路的諧振頻率，在初始電壓下調節回路的頻率，觀察Uc的變化達最大值時，增加或減小頻率時諧振電壓都要下降，這時的頻率為諧振頻率，這時的電壓為諧振點電壓，增加勵磁電壓就能升高諧振電壓，從而達到試驗電壓目的。另外，由于試驗回路是處于諧振狀態，回路本身具有良好的濾波作用，電源波形中的諧波分量在設備兩端大為減小，從而輸出良好的正弦波形。當試品放電或擊穿時，即回路中等值電容被短路，諧振條件被破壞，電壓明顯下降，恢復電壓上升緩慢，試品上不發生暫態過電壓，且電源供給的短路電流受到電抗的限制而減少，從而限制被試設備的損壞程度。

與傳統的實驗變壓器相比。串聯諧振裝置試驗設備的重量輕、體積小和所需要的電源容量低、在高壓試驗過程中大大減輕了現場試驗的工作量。串聯諧振裝置組合的靈活性對試品破壞小，是電力設備耐壓試驗工作時采取的一種可靠的方法，所以串聯諧振裝置使用廣泛。



---
