測量40.5kV及以上多油斷路器的介質損耗因素tanδ主要用來檢查套管、滅弧室、絕緣提升桿、絕緣油和油箱絕緣圍屏等的絕緣狀況。
    對斷路器應進行分閘和合閘兩種狀態下的tanδ試驗。分閘狀態下應對斷路器每支套管的tanδ進行測量。合閘狀態下應分別測量三相對地的tanδ。若測量結果超出標準及比上次測量值顯著增大時，必須進行分解試驗，找出缺陷部位。分解試驗的步驟如下：
    (1)放油或落下油箱使滅弧室露出油面后進行測量，若此時測得的tanδ₁較tanδ明顯下降。可認為引起tanδ較大的原因是絕緣油和油箱絕緣圍屏的絕緣不良，經取油樣試驗核定后處理。
    (2)放油或落下油箱后所測得的tanδ₁仍超出標準時，可將滅弧裝置屏蔽起來或拆掉后復測，復測結果tanδ₂較tanδ降低較大時，可判斷和滅弧裝置受潮，應進行干燥處理。加屏蔽罩消除滅弧裝置對整體tanδ的影響的方法如圖1-1所示。

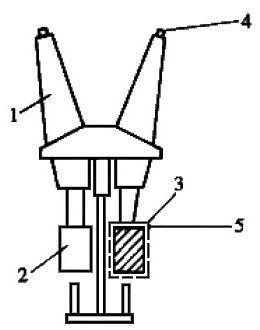

圖1-1 DW8一35型多油斷路器在滅弧裝置上加屏蔽罩的示意圖
1—套管；2—滅弧裝置；3—屏蔽罩；
4—引至電橋高壓出線；
5—引至電橋屏蔽線E。

 (3)如將滅弧裝置屏蔽起來，并擦凈油箱內套管表面的臟污后，所測tanδ值仍超過標準，則可斷定是斷路器套管本身有缺陷。
    《規程》規定了20℃時非純瓷套管的tanδ(%)允許值(見《規程》表10-1)。20℃時非純瓷套管斷路器的tanδ(%)值，可比《規程》表10-1中相應套管的tanδ(%)增加值如表1-2所示，表1-3為一試驗實例。

表1-2 20℃時非純瓷套管斷路器的tanδ(%)值可比相應單獨套管的tanδ(%)增加值

表1-3 DW8一35型斷路器tanδ試驗實例
