當發生接地故障時，若出現過高的接觸電壓或跨步電壓，可能發生危及人身安全的事故。所以對電壓在1000V以上的電氣設備，應測量其接觸電壓和跨步電壓。在發電廠和變電所附近地區還應測量地面的電位分布。
    一般將距接地設備水平距離為0.8m處，及沿該設備外殼(或構架)垂直于地面的距離為1.8m的兩點間的電壓，稱為接觸電壓，人體接觸該兩點時就要承受接觸電壓。測量接觸電壓，即測量這兩點之間的電壓如圖15-11所示。
    人的跨步約為0.8m,所以在接地體徑向地面上水平距離為0.8m兩點間的電壓，稱為跨步電壓。人體兩腳接觸該兩點時，就要承受跨步電壓。
測量電壓分布和跨步電壓，應該選擇經常有人出入的地區進行。距接地體最近處，其測量間距約為0.8m，測量點數可選5～7點，以后的間距可增大到5～10m,一般測到25～50m遠處即可。
    測量用的接地極，可用直徑8～10mm,長約300mm的圓鋼，埋入地中50～80mm,若在混凝土或磚塊地面測量時，可用26cm×26cm的銅板或鋼板作接地體。為使銅板或鋼板與地接觸良好，銅板或鋼板上可壓重物，板下的地也可用水澆濕。
    一、用電流、電壓表法測量
    1.測量接觸電壓

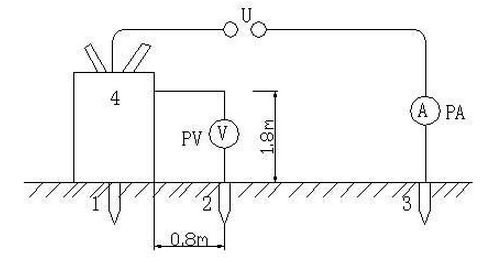

    測量設備接觸電壓的試驗接線如圖1-1所示。
    加上電壓后讀取電流和電壓表的指示值，它表示當接地體流過電流為I時的接觸電壓。然后按下式推算出當流過大電流I_max時的實際接觸電壓
        U_e＝U(I_max／I)＝KU
    式中 U_e——接地體流過電流為I_max時的設備接觸電壓；
         U——接地體流過電流I時實測的接觸電壓，V；
         K——系數，其值為I_max／I；
         I_max——發生接地時通過接地體的最大電流；
         I——測量時的實際電流。

圖1-1 測量設備接觸電壓的試驗接線
1－接地體； 2－電壓極；3－電流極； 4－電氣設備

 2.測量電位分布和跨步電壓

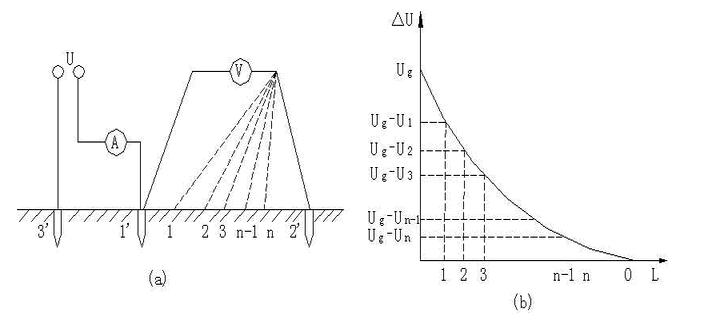

    測量電位分布和跨步電壓的接線，如圖1-2所示。

圖1-2 測量電位分布和跨步電壓接線之一
(a)試驗接線； (b)電位分布
1-接地體； 2-電壓極；3-電流極；0-表示零電位處

 按圖1-2(a)加電壓使流入接地體的電流為I時，將電壓極為2’插入零電位0處，即在該點對接地體1’往外延伸時，其電位差不再增加，此時，如沿直線方向朝接地體1’移動，并取等距離逐點測得電壓U_n,U_n-1,…,U₃,U₂,U₁。然后，以U_g分別減去各點測得的電壓值，即得出各點(對零電位點0)的電位分布，如圖1-2(b)所示。接地體流過大電流Imax時的實際電位，應乘以系數K確定。
    得出各點的電位，相距0.8m兩點間的跨步電壓為
        U_a＝K(U_n-U_n-1)
    式中  U_a——任意相距0.8m兩點間的實際跨步電壓，V；
          U_n-U_n-1——任意相距0.8m兩點間測量的電位差，V；
          K——系數，接地體流過的大電流I_max與測量時通入的電流之比。
    二、用接地電阻測量儀測量

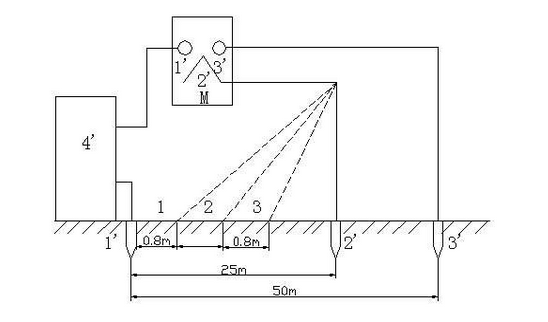

    用接地最阻測量儀測量電位分布和跨步電壓的接線，如圖1-3所示。

圖1-3 測量電位分布和跨步電壓接線之二

 按測量接地電阻的方法，測得接地體的電阻R_g,然后將電壓極2’移至1，2，…，n各點，依次得r₁,r₂…，r_n，由此得
        U_e＝r₁(U_max／R_g)
        U_n＝U_max(1－r_n／R_g)
        U_k＝(r_n－r_n－1)(U_max／R_g)
    式中 U_e——接觸電壓，V；
         U_n——任意點n的電位，V；
         U_k——跨步電壓，V；
         U_max——流經接地體的實際大電流為I_max時的對地電壓，其值等于大電流與接體電阻R_g的乘積，V；
         R_g——接地電阻，Ω；
         R_n、r_n-1——電壓極置于距接地體0.8m的位置的1時，所測得的接地電阻。
         r₁——電壓極置于距接地體的0.8m的位置1時，所測得的接地電阻。
    在大接地短路電流系統發生單相接地或同點兩相接地時，發電廠、變電所，電氣設備接地置的電壓和跨步電壓不應超過下列數值
        U_e＝(174＋0.17ρ?)／√t
        U_k＝(174＋0.17ρ?)／√t
    式中 U_e——接觸電壓，V；
         U_k——跨步電壓，V；
         ρ?——人腳站立處面的土壤電阻率，Ω·cm；
         t——接地短路(故障)電流的特續時間，S0。
    在3～66kV不接地，經消弧線圈接地和高電阻接地系統，發生單相地故障后，當不迅速切除故障時，此時發電廠、變電所接地的裝置的接觸電壓和跨步電壓不應超過下列數值。
        U_e＝50＋0.5ρ?
        U_k＝50＋0.2ρ?
    在條件特別惡劣的場所，例如水田中，接觸電壓和跨步電壓的允許值宜適當降低。
